Beschreibung

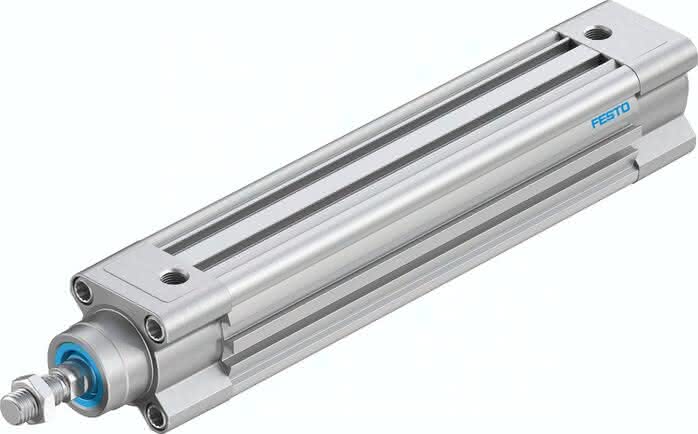

DSBC-32-150-D3-PPSA-N3 DSBC-32-150-D3-PPSA-N3 (3659384) Normzylinder
Spezifikationen
Hub
150 MM
Kolben- durchmesser
32 mm
LABS-Konformität
17 MM
Kolbenstangengewinde
M10x1,25
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Entspricht Norm
ISO 15552
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Werkstoffhinweis
RoHS konform
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Kolbenstangenende
Außengewinde
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Betriebsdruck
0,6 bis 12 BAR
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Aufprallenergie in den Endlagen
0,4 J
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Bewegte Masse bei 0 mm Hub
110 G
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Gewichtszuschlag pro 10 mm Hub
27 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
465 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
9 G
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Pneumatischer Anschluss
G1/8
Werkstoff Pufferkolben
POM
Werkstoff Mutter
Stahl verzinkt
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoffhinweis-1
TPE-U(PU)
Produktgewicht
0,9 KG
