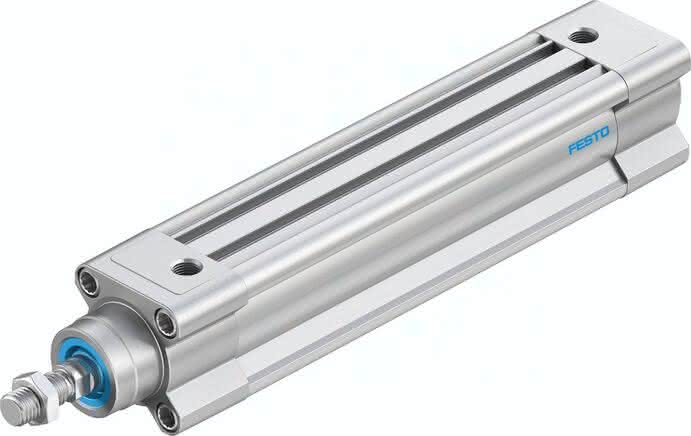

DSBC-32-125-PPSA-N3

(1376472) Normzylinder

Ausgabe: 1 StückEAN: 4052568016661Artikelnummer: K1800042

DSBC-32-125-PPSA-N3 (1376472) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-32-125-PPSA-N3 DSBC-32-125-PPSA-N3 (1376472) Normzylinder

Spezifikationen

Hub

125 MM

Kolben- durchmesser

32 mm

Kolbenstangengewinde

M10x1,25

Dämpfung

PPS: selbsteinstellende pneumatische Endlagendämpfung

Kolbenstangenende

Außengewinde

Varianten

einseitige Kolbenstange

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Werkstoff Mutter

Stahl verzinkt

Positionserkennung

für Näherungsschalter

Entspricht Norm

ISO 15552

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Aufprallenergie in den Endlagen

0,4 J

Betriebsdruck

0,6 bis 12 BAR

LABS-Konformität

17 MM

Theoretische Kraft bei 6 bar, Rücklauf

415 N

Theoretische Kraft bei 6 bar, Vorlauf

483 N

Bewegte Masse bei 0 mm Hub

110 G

Gewichtszuschlag pro 10 mm Hub

27 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

465 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

9 G

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoffhinweis-1

TPE-U(PU)

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Kolben

Aluminium-Knetlegierung

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Pneumatischer Anschluss

G1/8

Werkstoff Pufferkolben

POM

Werkstoffhinweis

RoHS konform

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Produktgewicht

0,75 KG
