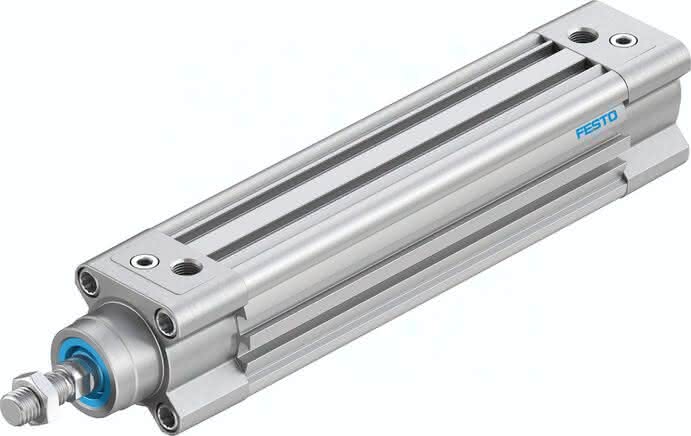

DSBC-32-125-D3-PPVA-N3

(3656520) Normzylinder

Ausgabe: 1 StückEAN: 4052568271909Artikelnummer: K1807423

DSBC-32-125-D3-PPVA-N3 (3656520) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-32-125-D3-PPVA-N3 DSBC-32-125-D3-PPVA-N3 (3656520) Normzylinder

Spezifikationen

Hub

125 MM

Kolbenstangengewinde

M10x1,25

Dämpfung

PPV: pneumatische Dämpfung beidseitig einstellbar

Kolben- durchmesser

32 mm

Einbaulage

beliebig

Kolbenstangenende

Außengewinde

Varianten

einseitige Kolbenstange

Betriebsdruck

0,6 bis 12 BAR

Funktionsweise

doppeltwirkend

Positionserkennung

für Näherungsschalter

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Entspricht Norm

ISO 15552

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Aufprallenergie in den Endlagen

0,4 J

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Theoretische Kraft bei 6 bar, Rücklauf

415 N

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

17 MM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

465 G

Pneumatischer Anschluss

G1/8

Werkstoff Kolbenstange

hochlegierter Stahl

Theoretische Kraft bei 6 bar, Vorlauf

483 N

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Kolben

Aluminium-Knetlegierung

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

9 G

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Pufferkolben

POM

Bewegte Masse bei 0 mm Hub

110 G

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Gewichtszuschlag pro 10 mm Hub

27 G

Werkstoff Mutter

Stahl verzinkt

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Werkstoffhinweis

RoHS konform

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoffhinweis-1

TPE-U(PU)

Produktgewicht

0,85 KG
