DSBC-32-100-PPVA-N3

(1376426) Normzylinder

Ausgabe: 1 StückEAN: 4052568016586Artikelnummer: K1800044

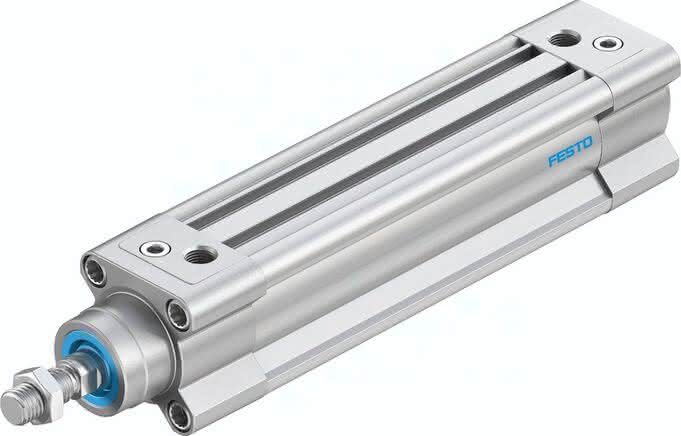

DSBC-32-100-PPVA-N3 (1376426) Normzylinder

Ausgabe:

1 STK

Beschreibung

DSBC-32-100-PPVA-N3 DSBC-32-100-PPVA-N3 (1376426) Normzylinder

Spezifikationen

Entspricht Norm

ISO 15552

Kolben- durchmesser

32 mm

Dämpfung

PPV: pneumatische Dämpfung beidseitig einstellbar

Hub

100 MM

Kolbenstangengewinde

M10x1,25

Einbaulage

beliebig

Betriebsdruck

0,6 bis 12 BAR

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Konstruktiver Aufbau

Kolben, Kolbenstange, Profilrohr

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Werkstoff Mutter

Stahl verzinkt

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Theoretische Kraft bei 6 bar, Vorlauf

483 N

Aufprallenergie in den Endlagen

0,4 J

LABS-Konformität

17 MM

Befestigungsart

mit Innengewinde, mit Zubehör, wahlweise:

Bewegte Masse bei 0 mm Hub

110 G

Pneumatischer Anschluss

G1/8

Werkstoffhinweis

RoHS konform

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

465 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

9 G

Werkstoff Deckel

Alu-Druckguss, beschichtet

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoffhinweis-1

TPE-U(PU)

Theoretische Kraft bei 6 bar, Rücklauf

415 N

Werkstoff Kolbendichtung

TPE-U(PU)

Werkstoff Kolben

Aluminium-Knetlegierung

Werkstoff Kolbendichtung-1

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Pufferkolben

POM

Werkstoff Kolbenstangen-Dichtabstreifer

TPE-U(PU)

Werkstoff Lager

POM

Werkstoff Kolbenstangen-Dichtabstreifer-1

Stahl verzinkt

Gewichtszuschlag pro 10 mm Hub

27 G

Produktgewicht

0,7 KG
