Beschreibung

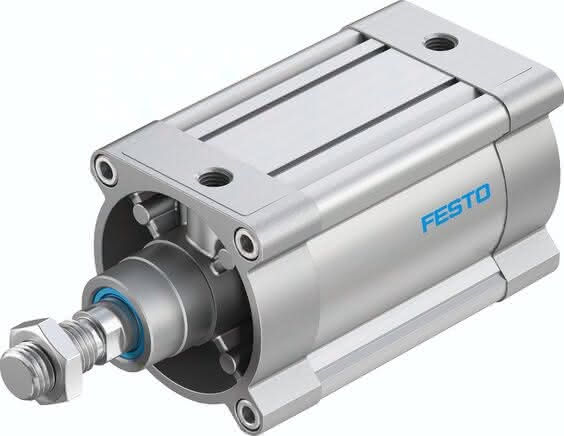

DSBC-125-80-PPSA-N3 DSBC-125-80-PPSA-N3 (1804664) Normzylinder
Spezifikationen
Entspricht Norm
ISO 15552
Kolben- durchmesser
125 mm
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Hub
80 MM
Kolbenstangengewinde
M27x2
Einbaulage
beliebig
Betriebsdruck
0,2 bis 10 BAR
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Mutter
Stahl verzinkt
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Aufprallenergie in den Endlagen
3,3 J
LABS-Konformität
45 MM
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Bewegte Masse bei 0 mm Hub
2.245 G
Pneumatischer Anschluss
G1/2
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6.611 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
63 G
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoffhinweis-1
TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Pufferkolben
POM
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Gewichtszuschlag pro 10 mm Hub
151 G
Produktgewicht
8 KG
