Beschreibung

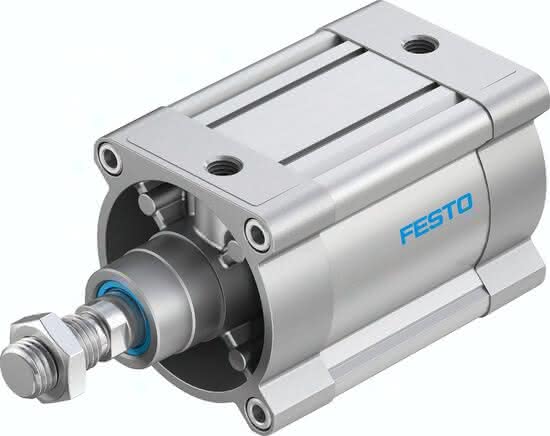

DSBC-125-50-PPSA-N3 DSBC-125-50-PPSA-N3 (1804663) Normzylinder
Spezifikationen
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Hub
50 MM
Kolben- durchmesser
125 mm
Betriebsdruck
0,2 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Kolbenstangengewinde
M27x2
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangenende
Außengewinde
LABS-Konformität
45 MM
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Entspricht Norm
ISO 15552
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Aufprallenergie in den Endlagen
3,3 J
Bewegte Masse bei 0 mm Hub
2.245 G
Gewichtszuschlag pro 10 mm Hub
151 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
63 G
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6.611 G
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstange
hochlegierter Stahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Pufferkolben
POM
Pneumatischer Anschluss
G1/2
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoffhinweis-1
TPE-U(PU)
Produktgewicht
7 KG
