Beschreibung

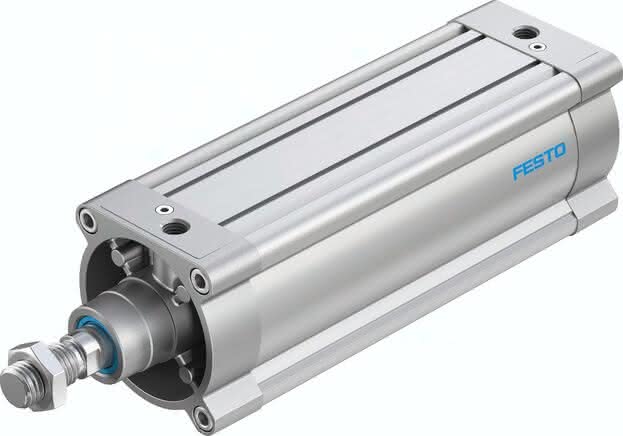

DSBC-125-250-PPVA-N3 DSBC-125-250-PPVA-N3 (1804964) Normzylinder
Spezifikationen
Hub
250 MM
Kolben- durchmesser
125 mm
Kolbenstangengewinde
M27x2
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Betriebsdruck
0,2 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Kolbenstangenende
Außengewinde
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Pneumatischer Anschluss
G1/2
Werkstoffhinweis
RoHS konform
LABS-Konformität
45 MM
Aufprallenergie in den Endlagen
3,3 J
Werkstoffhinweis-1
TPE-U(PU)
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Bewegte Masse bei 0 mm Hub
2.245 G
Gewichtszuschlag pro 10 mm Hub
151 G
Entspricht Norm
ISO 15552
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6.611 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
63 G
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Produktgewicht
10 KG
