Beschreibung

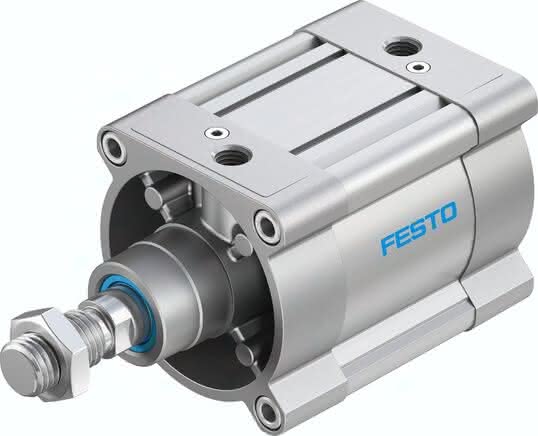

DSBC-125-25-PPVA-N3 DSBC-125-25-PPVA-N3 (1804956) Normzylinder
Spezifikationen
Einbaulage
beliebig
Hub
25 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangengewinde
M27x2
Kolben- durchmesser
125 mm
Werkstoffhinweis
RoHS konform
Betriebsdruck
0,2 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Kolbenstangenende
Außengewinde
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Entspricht Norm
ISO 15552
Funktionsweise
doppeltwirkend
Werkstoffhinweis-1
TPE-U(PU)
Aufprallenergie in den Endlagen
3,3 J
Bewegte Masse bei 0 mm Hub
2.245 G
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6.611 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
63 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
G1/2
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Mutter
Stahl verzinkt
Gewichtszuschlag pro 10 mm Hub
151 G
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
LABS-Konformität
45 MM
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Lager
POM
Produktgewicht
7 KG
