Beschreibung

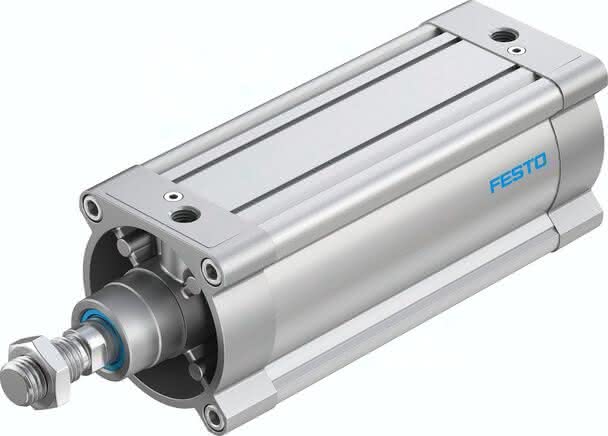

DSBC-125-200-PPVA-N3 DSBC-125-200-PPVA-N3 (1804963) Normzylinder
Spezifikationen
Hub
200 MM
Kolbenstangengewinde
M27x2
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Werkstoffhinweis-1
TPE-U(PU)
Betriebsdruck
0,2 bis 10 BAR
Entspricht Norm
ISO 15552
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Kolben- durchmesser
125 mm
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Pneumatischer Anschluss
G1/2
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Aufprallenergie in den Endlagen
3,3 J
LABS-Konformität
45 MM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
63 G
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Einbaulage
beliebig
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6.611 G
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Gewichtszuschlag pro 10 mm Hub
151 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoffhinweis
RoHS konform
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Bewegte Masse bei 0 mm Hub
2.245 G
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
9 KG
