Beschreibung

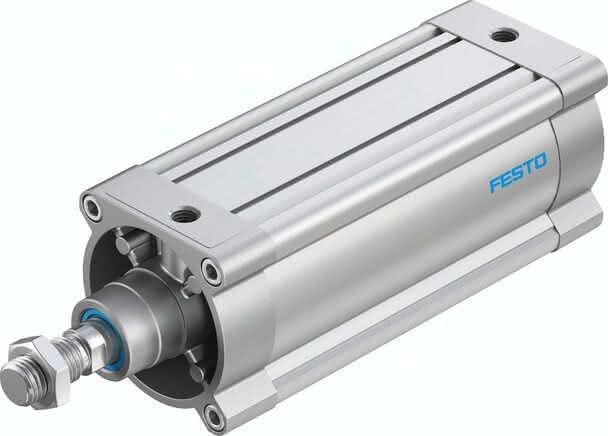

DSBC-125-200-PPSA-N3 DSBC-125-200-PPSA-N3 (1804668) Normzylinder
Spezifikationen
Hub
200 MM
Kolben- durchmesser
125 mm
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangengewinde
M27x2
Betriebsdruck
0,2 bis 10 BAR
Funktionsweise
doppeltwirkend
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Aufprallenergie in den Endlagen
3,3 J
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Bewegte Masse bei 0 mm Hub
2.245 G
Gewichtszuschlag pro 10 mm Hub
151 G
Pneumatischer Anschluss
G1/2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6.611 G
Werkstoff Deckel
Alu-Druckguss, beschichtet
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
63 G
Werkstoff Kolbenstange
hochlegierter Stahl
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
LABS-Konformität
45 MM
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoffhinweis
RoHS konform
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoffhinweis-1
TPE-U(PU)
Produktgewicht
9 KG
