Beschreibung

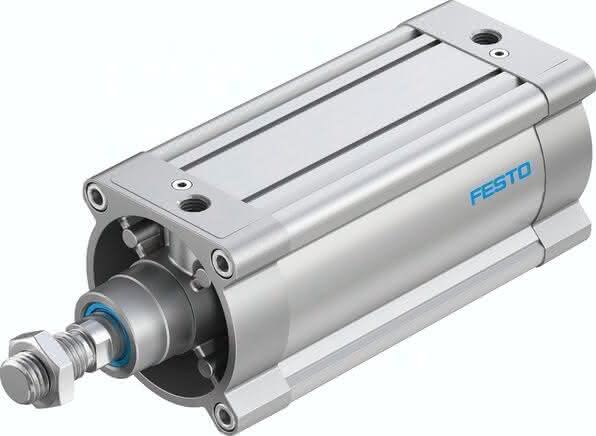

DSBC-125-160-PPVA-N3 DSBC-125-160-PPVA-N3 (1804962) Normzylinder
Spezifikationen
Hub
160 MM
Kolbenstangengewinde
M27x2
Kolben- durchmesser
125 mm
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Entspricht Norm
ISO 15552
Einbaulage
beliebig
Kolbenstangenende
Außengewinde
Werkstoff Lager
POM
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Betriebsdruck
0,2 bis 10 BAR
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
3,3 J
Bewegte Masse bei 0 mm Hub
2.245 G
Gewichtszuschlag pro 10 mm Hub
151 G
LABS-Konformität
45 MM
Werkstoff Kolbenstange
hochlegierter Stahl
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Werkstoff Kolbendichtung
TPE-U(PU)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6.611 G
Werkstoff Kolben
Aluminium-Knetlegierung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
63 G
Varianten
einseitige Kolbenstange
Pneumatischer Anschluss
G1/2
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
9 KG
