Beschreibung

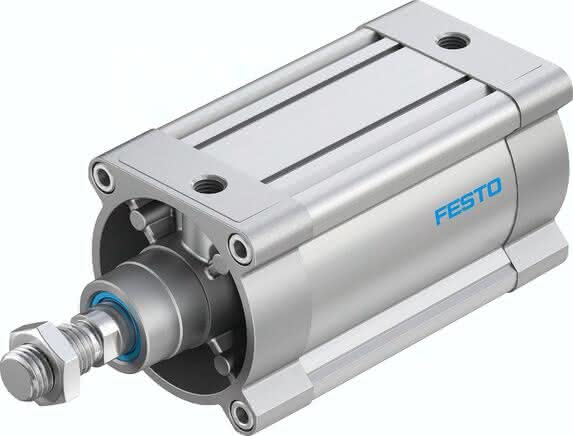

DSBC-125-100-PPSA-N3 DSBC-125-100-PPSA-N3 (1804665) Normzylinder
Spezifikationen
Hub
100 MM
Kolben- durchmesser
125 mm
Kolbenstangengewinde
M27x2
Betriebsdruck
0,2 bis 10 BAR
Werkstoffhinweis
RoHS konform
Entspricht Norm
ISO 15552
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangenende
Außengewinde
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoffhinweis-1
TPE-U(PU)
Einbaulage
beliebig
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
3,3 J
Gewichtszuschlag pro 10 mm Hub
151 G
LABS-Konformität
45 MM
Theoretische Kraft bei 6 bar, Rücklauf
6.881 N
Theoretische Kraft bei 6 bar, Vorlauf
7.363 N
Bewegte Masse bei 0 mm Hub
2.245 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6.611 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
63 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Pneumatischer Anschluss
G1/2
Werkstoff Pufferkolben
POM
Werkstoff Mutter
Stahl verzinkt
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
8 KG
