Beschreibung

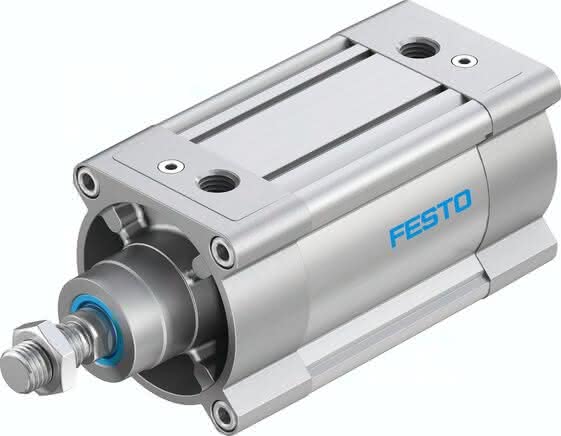

DSBC-100-80-PPVA-N3 DSBC-100-80-PPVA-N3 (1384807) Normzylinder
Spezifikationen
Kolben- durchmesser
100 mm
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Hub
80 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Werkstoff Lager
POM
Entspricht Norm
ISO 15552
Varianten
einseitige Kolbenstange
Werkstoff Mutter
Stahl verzinkt
Betriebsdruck
0,4 bis 12 BAR
Aufprallenergie in den Endlagen
2,5 J
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Rücklauf
4.418 N
LABS-Konformität
31 MM
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Werkstoff Deckel
Alu-Druckguss, beschichtet
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
3.665 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
39 G
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/2
Kolbenstangengewinde
M20x1,5
Kolbenstangenende
Außengewinde
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Bewegte Masse bei 0 mm Hub
1.000 G
Werkstoff Kolbenstange
hochlegierter Stahl
Gewichtszuschlag pro 10 mm Hub
101 G
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Pufferkolben
POM
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
TPE-U(PU)
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
4,5 KG
