Beschreibung

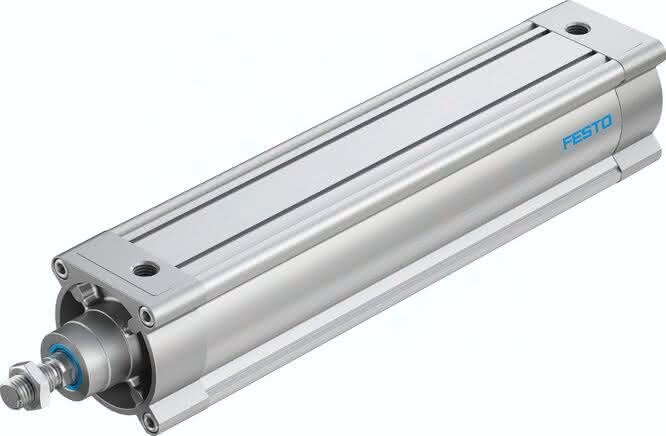

DSBC-100-400-PPSA-N3 DSBC-100-400-PPSA-N3 (1384900) Normzylinder
Spezifikationen
Hub
400 MM
Kolben- durchmesser
100 mm
Einbaulage
beliebig
Kolbenstangengewinde
M20x1,5
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Entspricht Norm
ISO 15552
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Werkstoff Lager
POM
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
G1/2
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Aufprallenergie in den Endlagen
2,5 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Bewegte Masse bei 0 mm Hub
1.000 G
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Gewichtszuschlag pro 10 mm Hub
101 G
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoffhinweis-1
TPE-U(PU)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
3.665 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
39 G
Werkstoff Kolbenstange
hochlegierter Stahl
Theoretische Kraft bei 6 bar, Rücklauf
4.418 N
Werkstoffhinweis
RoHS konform
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
LABS-Konformität
31 MM
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Betriebsdruck
0,4 bis 12 BAR
Produktgewicht
8 KG
