Beschreibung

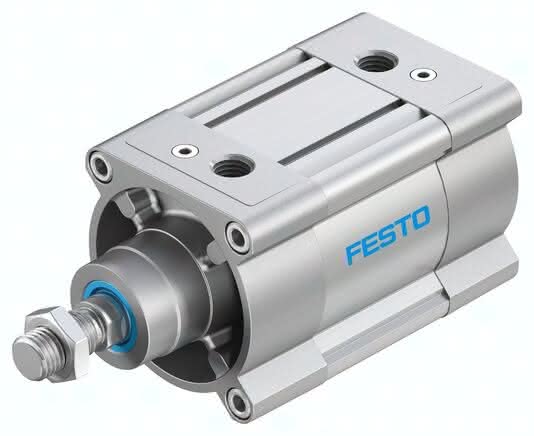

DSBC-100-40-PPVA-N3 DSBC-100-40-PPVA-N3 (1384805) Normzylinder
Spezifikationen
Kolben- durchmesser
100 mm
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Hub
40 MM
Kolbenstangengewinde
M20x1,5
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Werkstoffhinweis
RoHS konform
Funktionsweise
doppeltwirkend
Werkstoffhinweis-1
TPE-U(PU)
Kolbenstangenende
Außengewinde
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Werkstoff Lager
POM
Betriebsdruck
0,4 bis 12 BAR
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
LABS-Konformität
31 MM
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Aufprallenergie in den Endlagen
2,5 J
Entspricht Norm
ISO 15552
Bewegte Masse bei 0 mm Hub
1.000 G
Gewichtszuschlag pro 10 mm Hub
101 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
3.665 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
39 G
Werkstoff Kolben
Aluminium-Knetlegierung
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstange
hochlegierter Stahl
Einbaulage
beliebig
Theoretische Kraft bei 6 bar, Rücklauf
4.418 N
Pneumatischer Anschluss
G1/2
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Produktgewicht
4,1 KG
