Beschreibung

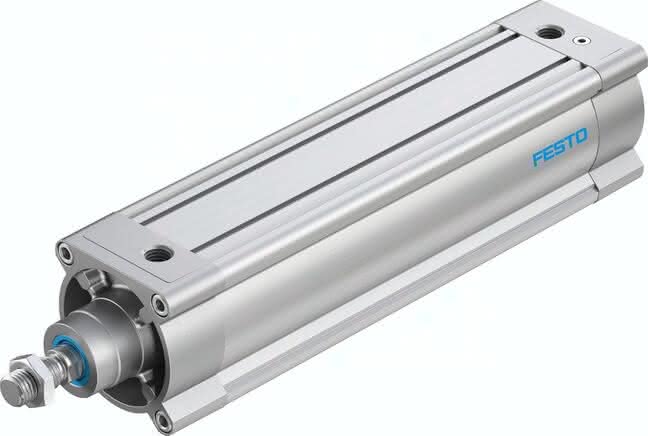

DSBC-100-320-PPSA-N3 DSBC-100-320-PPSA-N3 (1384899) Normzylinder
Spezifikationen
Einbaulage
beliebig
Hub
320 MM
Kolben- durchmesser
100 mm
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangengewinde
M20x1,5
LABS-Konformität
31 MM
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Werkstoffhinweis
RoHS konform
Betriebsdruck
0,4 bis 12 BAR
Entspricht Norm
ISO 15552
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Aufprallenergie in den Endlagen
2,5 J
Theoretische Kraft bei 6 bar, Rücklauf
4.418 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
3.665 G
Pneumatischer Anschluss
G1/2
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoffhinweis-1
TPE-U(PU)
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Werkstoff Kolbendichtung
TPE-U(PU)
Bewegte Masse bei 0 mm Hub
1.000 G
Werkstoff Kolben
Aluminium-Knetlegierung
Gewichtszuschlag pro 10 mm Hub
101 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
39 G
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Produktgewicht
7 KG
