Beschreibung

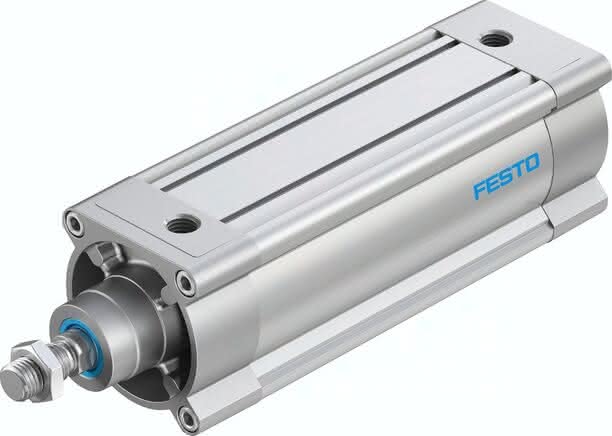

DSBC-100-200-PPSA-N3 DSBC-100-200-PPSA-N3 (1384897) Normzylinder
Spezifikationen
Hub
200 MM
Kolben- durchmesser
100 mm
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangengewinde
M20x1,5
Betriebsdruck
0,4 bis 12 BAR
Einbaulage
beliebig
Entspricht Norm
ISO 15552
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
2,5 J
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Gewichtszuschlag pro 10 mm Hub
101 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
3.665 G
Theoretische Kraft bei 6 bar, Rücklauf
4.418 N
Bewegte Masse bei 0 mm Hub
1.000 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
39 G
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Deckel
Alu-Druckguss, beschichtet
LABS-Konformität
31 MM
Pneumatischer Anschluss
G1/2
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoffhinweis-1
TPE-U(PU)
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Pufferkolben
POM
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoffhinweis
RoHS konform
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
6 KG
