Beschreibung

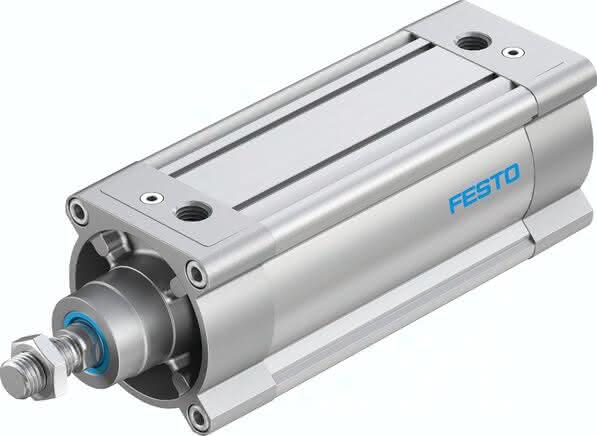

DSBC-100-160-PPVA-N3 DSBC-100-160-PPVA-N3 (1384810) Normzylinder
Spezifikationen
Hub
160 MM
Kolben- durchmesser
100 mm
Einbaulage
beliebig
Kolbenstangengewinde
M20x1,5
Dämpfung
PPV: pneumatische Dämpfung beidseitig einstellbar
Entspricht Norm
ISO 15552
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Werkstoff Lager
POM
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
G1/2
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Aufprallenergie in den Endlagen
2,5 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Bewegte Masse bei 0 mm Hub
1.000 G
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Gewichtszuschlag pro 10 mm Hub
101 G
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoffhinweis-1
TPE-U(PU)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
3.665 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
39 G
Werkstoff Kolbenstange
hochlegierter Stahl
Theoretische Kraft bei 6 bar, Rücklauf
4.418 N
Werkstoffhinweis
RoHS konform
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
LABS-Konformität
31 MM
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Betriebsdruck
0,4 bis 12 BAR
Produktgewicht
5 KG
