Beschreibung

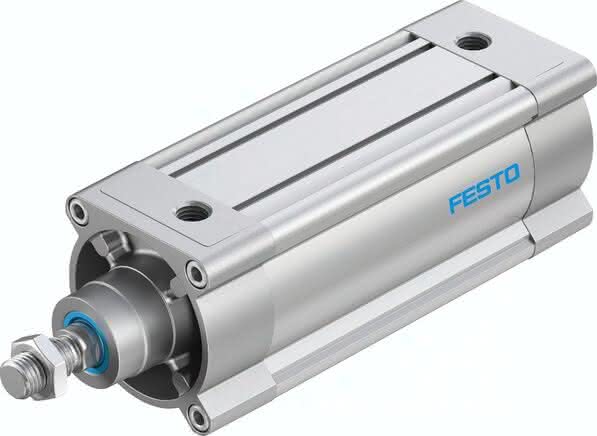

DSBC-100-160-PPSA-N3 DSBC-100-160-PPSA-N3 (1384896) Normzylinder
Spezifikationen
Kolben- durchmesser
100 mm
Hub
160 MM
Kolbenstangengewinde
M20x1,5
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Betriebsdruck
0,4 bis 12 BAR
Entspricht Norm
ISO 15552
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Aufprallenergie in den Endlagen
2,5 J
Theoretische Kraft bei 6 bar, Rücklauf
4.418 N
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Bewegte Masse bei 0 mm Hub
1.000 G
Gewichtszuschlag pro 10 mm Hub
101 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
3.665 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
39 G
Pneumatischer Anschluss
G1/2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbendichtung
TPE-U(PU)
Werkstoff Kolben
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstange
hochlegierter Stahl
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
LABS-Konformität
31 MM
Werkstoff Mutter
Stahl verzinkt
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Lager
POM
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
TPE-U(PU)
Produktgewicht
5 KG
