Beschreibung

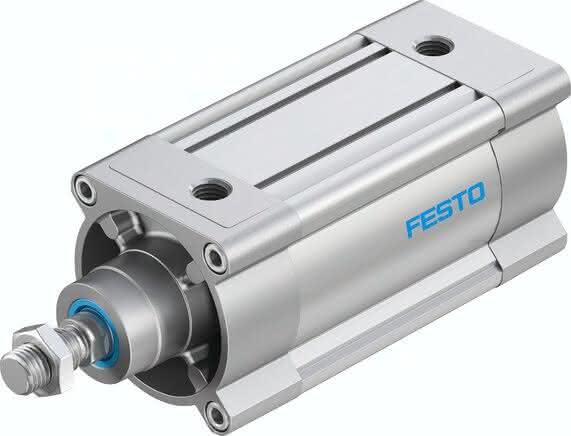

DSBC-100-100-PPSA-N3 DSBC-100-100-PPSA-N3 (1384894) Normzylinder
Spezifikationen
Hub
100 MM
Kolben- durchmesser
100 mm
Kolbenstangengewinde
M20x1,5
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Entspricht Norm
ISO 15552
Betriebsdruck
0,4 bis 12 BAR
Einbaulage
beliebig
Kolbenstangenende
Außengewinde
Konstruktiver Aufbau
Kolben, Kolbenstange, Profilrohr
Positionserkennung
für Näherungsschalter
LABS-Konformität
31 MM
Varianten
einseitige Kolbenstange
Werkstoffhinweis
RoHS konform
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
Befestigungsart
mit Innengewinde, mit Zubehör, wahlweise:
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
G1/2
Aufprallenergie in den Endlagen
2,5 J
Werkstoffhinweis-1
TPE-U(PU)
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Bewegte Masse bei 0 mm Hub
1.000 G
Gewichtszuschlag pro 10 mm Hub
101 G
Theoretische Kraft bei 6 bar, Rücklauf
4.418 N
Theoretische Kraft bei 6 bar, Vorlauf
4.712 N
Werkstoff Kolbenstange
hochlegierter Stahl
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
3.665 G
Werkstoff Kolbendichtung
TPE-U(PU)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
39 G
Werkstoff Deckel
Alu-Druckguss, beschichtet
Werkstoff Kolbenstangen-Dichtabstreifer
TPE-U(PU)
Werkstoff Pufferkolben
POM
Werkstoff Kolbendichtung-1
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Mutter
Stahl verzinkt
Werkstoff Kolbenstangen-Dichtabstreifer-1
Stahl verzinkt
Werkstoff Kolben
Aluminium-Knetlegierung
Werkstoff Lager
POM
Produktgewicht
4,7 KG
