Beschreibung

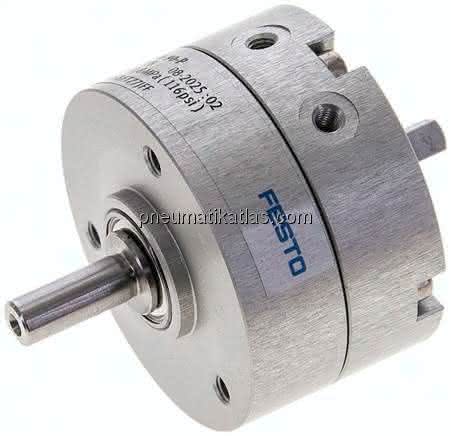

DRVS-8-90-P DRVS-8-90-P (1845708) Schwenkantrieb
Spezifikationen
Dämpfungswinkel
0,5 DEG
Baugröße
8
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Schwenkwinkel
0 bis 90 DEG
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Varianten
Zapfenwelle
Betriebsdruck
3,5 bis 8 BAR
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
0 bis 60 GC
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
20 N
Max. Axialkraft
10 N
Max. Schwenkfrequenz bei 6 bar
3 HZ
LABS-Konformität
0,00130 KG/M2
Theoretisches Drehmoment bei 6 bar
0,35 NM
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Befestigungsart
mit Innengewinde
Pneumatischer Anschluss
M3
Werkstoffhinweis
RoHS konform
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Produktgewicht
0,09 KG
