Beschreibung

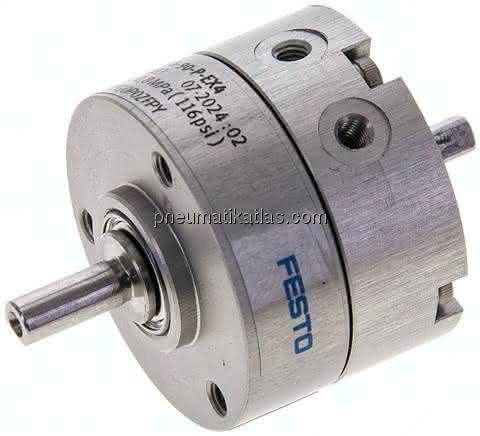

DRVS-6-90-P-EX4 DRVS-6-90-P-EX4 (2536483) Schwenkantrieb
Spezifikationen
Einbaulage
beliebig
Dämpfungswinkel
0,5 DEG
Baugröße
6
Befestigungsart
mit Innengewinde
Schwenkwinkel
0 bis 90 DEG
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
3,5 bis 8 BAR
Werkstoffhinweis
RoHS konform
LABS-Konformität
0,00065 KG/M2
Konstruktiver Aufbau
Schwenkflügel
Umgebungstemperatur
0 bis 60 GC
Varianten
Zapfenwelle
Positionserkennung
für Näherungsschalter
Max. Schwenkfrequenz bei 6 bar
3 HZ
Werkstoffhinweis-1
Ex h IIC T4 Gb X
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Axialkraft
10 N
ATEX-Kategorie Gas
II 2G
Hinweis zum Betriebs- und Steuermedium-1
15 N
Theoretisches Drehmoment bei 6 bar
0,15 NM
ATEX-Kategorie Staub
II 2D
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db X
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Pneumatischer Anschluss
M3
Ex-Umgebungstemperatur
0°C <= Ta <= +60°C
Produktgewicht
0,08 KG
