Beschreibung

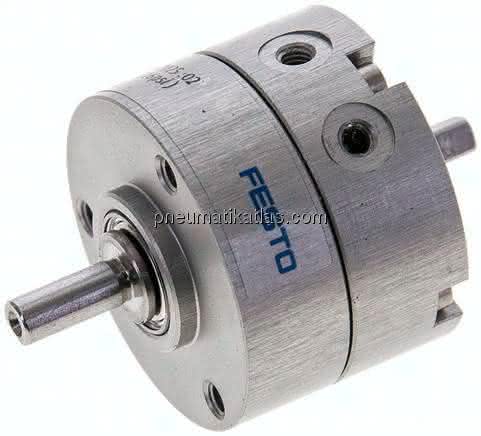

DRVS-6-90-P DRVS-6-90-P (1845706) Schwenkantrieb
Spezifikationen
Baugröße
6
Dämpfungswinkel
0,5 DEG
LABS-Konformität
0,00065 KG/M2
Schwenkwinkel
0 bis 90 DEG
Umgebungstemperatur
0 bis 60 GC
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
3,5 bis 8 BAR
Werkstoffhinweis
RoHS konform
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Varianten
Zapfenwelle
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Befestigungsart
mit Innengewinde
Max. Schwenkfrequenz bei 6 bar
3 HZ
Max. Axialkraft
10 N
Werkstoff Gehäuse
Aluminium-Knetlegierung, eloxiert
Theoretisches Drehmoment bei 6 bar
0,15 NM
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Hinweis zum Betriebs- und Steuermedium-1
15 N
Pneumatischer Anschluss
M3
Produktgewicht
0,06 KG
