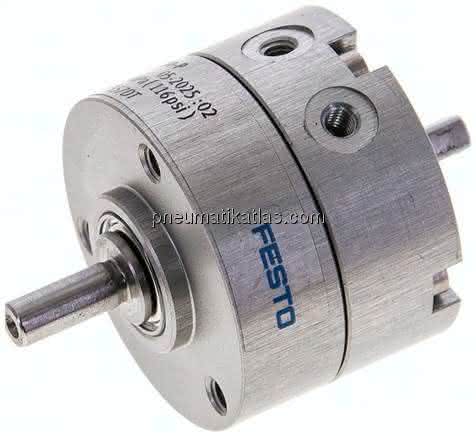

DRVS-6-180-P

(1845707) Schwenkantrieb

Ausgabe: 1 StückEAN: 4052568264123Artikelnummer: K1807011

DRVS-6-180-P (1845707) Schwenkantrieb

Ausgabe:

1 STK

Beschreibung

DRVS-6-180-P DRVS-6-180-P (1845707) Schwenkantrieb

Spezifikationen

Betriebsdruck

3,5 bis 8 BAR

Baugröße

Dämpfungswinkel

0,5 DEG

Umgebungstemperatur

0 bis 60 GC

Schwenkwinkel

0 bis 180 DEG

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Zulässiger Anschlagradius

P: elastische Dämpfungsringe/-platten beidseitig

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Werkstoff Gehäuse

Aluminium-Knetlegierung, eloxiert

Positionserkennung

für Näherungsschalter

Varianten

Zapfenwelle

Werkstoffhinweis

RoHS konform

Konstruktiver Aufbau

Schwenkflügel

Funktionsweise

doppeltwirkend

Max. Schwenkfrequenz bei 6 bar

3 HZ

Hinweis zum Betriebs- und Steuermedium-1

15 N

Max. Axialkraft

10 N

LABS-Konformität

0,00065 KG/M2

Theoretisches Drehmoment bei 6 bar

0,15 NM

Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)

1 - niedrige Korrosionsbeanspruchung

Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)

TPE-U(PU)

Werkstoff Antriebswelle

hochlegierter Stahl rostfrei

Pneumatischer Anschluss

Befestigungsart

mit Innengewinde

Einbaulage

beliebig

Produktgewicht

0,06 KG
