Beschreibung

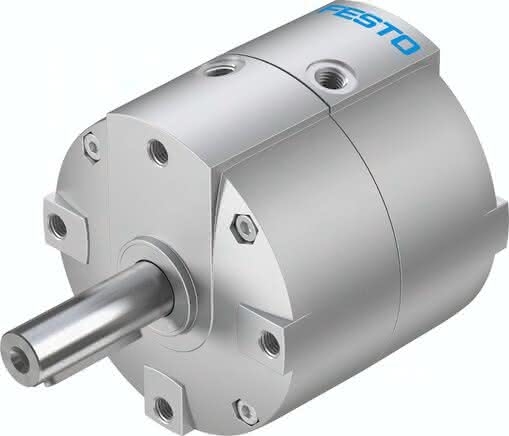

DRVS-40-90-P-EX4 DRVS-40-90-P-EX4 (2536499) Schwenkantrieb
Spezifikationen
Baugröße
40
Dämpfungswinkel
0,5 DEG
Schwenkwinkel
0 bis 90 DEG
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
2 bis 8 BAR
Konstruktiver Aufbau
Schwenkflügel
Umgebungstemperatur
0 bis 60 GC
Varianten
Zapfenwelle
Funktionsweise
doppeltwirkend
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Einbaulage
beliebig
Max. Schwenkfrequenz bei 6 bar
3 HZ
Positionserkennung
für Näherungsschalter
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db X
Ex-Umgebungstemperatur
0°C <= Ta <= +60°C
Max. Axialkraft
120 N
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Theoretisches Drehmoment bei 6 bar
20,00 NM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Antriebswelle
Stahl vernickelt
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
350 N
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
LABS-Konformität
0,03500 KG/M2
Befestigungsart
mit Innengewinde
Pneumatischer Anschluss
G1/8
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
Werkstoffhinweis-1
Ex h IIC T4 Gb X
Produktgewicht
1,7 KG
