Beschreibung

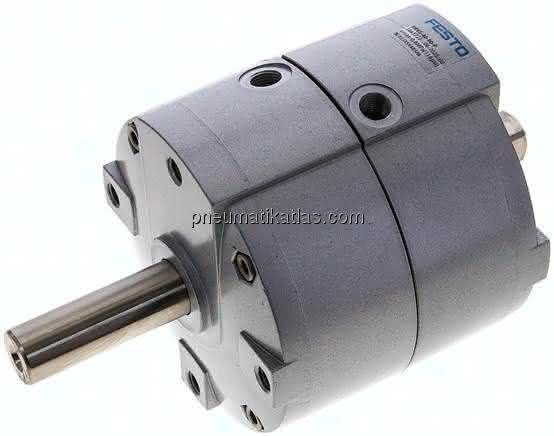

DRVS-40-90-P DRVS-40-90-P (1845722) Schwenkantrieb
Spezifikationen
Baugröße
40
Dämpfungswinkel
0,5 DEG
Schwenkwinkel
0 bis 90 DEG
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Werkstoffhinweis
RoHS konform
Betriebsdruck
2 bis 8 BAR
Konstruktiver Aufbau
Schwenkflügel
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
Funktionsweise
doppeltwirkend
Umgebungstemperatur
0 bis 60 GC
Positionserkennung
für Näherungsschalter
Varianten
Zapfenwelle
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. Schwenkfrequenz bei 6 bar
3 HZ
Max. Axialkraft
120 N
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 6 bar
20,00 NM
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Innengewinde
Einbaulage
beliebig
Pneumatischer Anschluss
G1/8
Hinweis zum Betriebs- und Steuermedium-1
350 N
LABS-Konformität
0,03500 KG/M2
Produktgewicht
1,7 KG
