Beschreibung

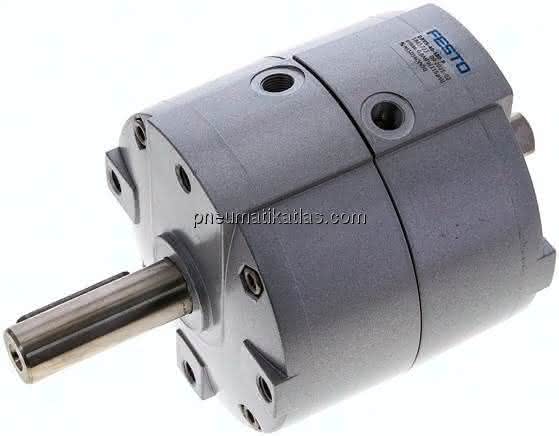

DRVS-40-180-P DRVS-40-180-P (1845723) Schwenkantrieb
Spezifikationen
Betriebsdruck
2 bis 8 BAR
Baugröße
40
Dämpfungswinkel
0,5 DEG
Umgebungstemperatur
0 bis 60 GC
Schwenkwinkel
0 bis 180 DEG
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
Positionserkennung
für Näherungsschalter
Varianten
Zapfenwelle
LABS-Konformität
0,03500 KG/M2
Werkstoffhinweis
RoHS konform
Konstruktiver Aufbau
Schwenkflügel
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
3 HZ
Max. Axialkraft
120 N
Hinweis zum Betriebs- und Steuermedium-1
350 N
Theoretisches Drehmoment bei 6 bar
20,00 NM
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Werkstoff Antriebswelle
Stahl vernickelt
Pneumatischer Anschluss
G1/8
Befestigungsart
mit Innengewinde
Einbaulage
beliebig
Produktgewicht
1,7 KG
