Beschreibung

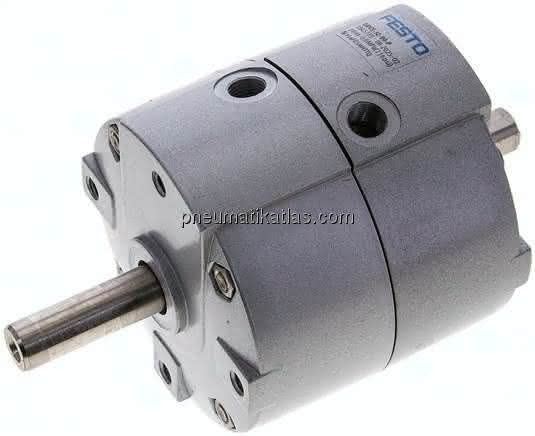

DRVS-32-90-P DRVS-32-90-P (1845719) Schwenkantrieb
Spezifikationen
Baugröße
32
Dämpfungswinkel
0,5 DEG
Befestigungsart
mit Innengewinde
Schwenkwinkel
0 bis 90 DEG
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
2 bis 8 BAR
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Varianten
Zapfenwelle
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
3 HZ
Hinweis zum Betriebs- und Steuermedium-1
200 N
Max. Axialkraft
75 N
Umgebungstemperatur
0 bis 60 GC
LABS-Konformität
0,02000 KG/M2
Theoretisches Drehmoment bei 6 bar
10,00 NM
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
G1/8
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
Stahl vernickelt
Produktgewicht
1,1 KG
