Beschreibung

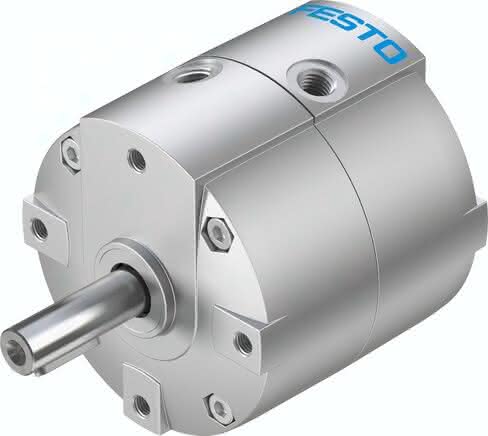

DRVS-32-270-P-EX4 DRVS-32-270-P-EX4 (2536498) Schwenkantrieb
Spezifikationen
Baugröße
32
Dämpfungswinkel
0,5 DEG
LABS-Konformität
0,02000 KG/M2
Schwenkwinkel
0 bis 270 DEG
Umgebungstemperatur
0 bis 60 GC
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
2 bis 8 BAR
Werkstoffhinweis
RoHS konform
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Varianten
Zapfenwelle
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Befestigungsart
mit Innengewinde
Max. Schwenkfrequenz bei 6 bar
2 HZ
Max. Axialkraft
75 N
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
ATEX-Kategorie Gas
II 2G
Theoretisches Drehmoment bei 6 bar
10,00 NM
Werkstoffhinweis-1
Ex h IIC T4 Gb X
ATEX-Kategorie Staub
II 2D
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db X
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
Stahl vernickelt
Ex-Umgebungstemperatur
0°C <= Ta <= +60°C
Hinweis zum Betriebs- und Steuermedium-1
200 N
Pneumatischer Anschluss
G1/8
Produktgewicht
1,1 KG
