Beschreibung

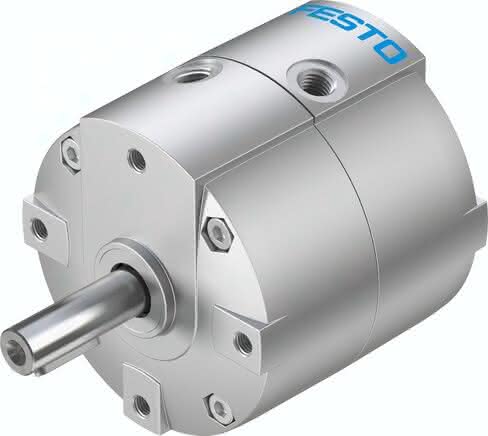

DRVS-32-180-P-EX4 DRVS-32-180-P-EX4 (2536497) Schwenkantrieb
Spezifikationen
Baugröße
32
Dämpfungswinkel
0,5 DEG
Schwenkwinkel
0 bis 180 DEG
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schwenkflügel
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
Positionserkennung
für Näherungsschalter
Varianten
Zapfenwelle
Betriebsdruck
2 bis 8 BAR
Umgebungstemperatur
0 bis 60 GC
Max. Schwenkfrequenz bei 6 bar
3 HZ
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Ex-Umgebungstemperatur
0°C <= Ta <= +60°C
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. Axialkraft
75 N
Hinweis zum Betriebs- und Steuermedium-1
200 N
Theoretisches Drehmoment bei 6 bar
10,00 NM
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
LABS-Konformität
0,02000 KG/M2
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Befestigungsart
mit Innengewinde
Pneumatischer Anschluss
G1/8
Werkstoff Antriebswelle
Stahl vernickelt
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
Ex h IIC T4 Gb X
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db X
Produktgewicht
1,1 KG
