Beschreibung

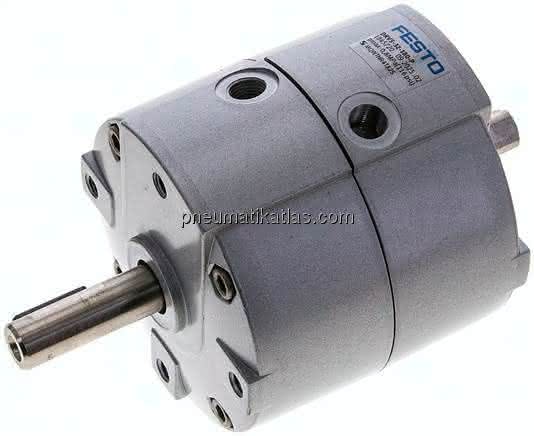

DRVS-32-180-P DRVS-32-180-P (1845720) Schwenkantrieb
Spezifikationen
Baugröße
32
Befestigungsart
mit Innengewinde
Dämpfungswinkel
0,5 DEG
Betriebsdruck
2 bis 8 BAR
Einbaulage
beliebig
Schwenkwinkel
0 bis 180 DEG
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
LABS-Konformität
0,02000 KG/M2
Varianten
Zapfenwelle
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
3 HZ
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
0 bis 60 GC
Max. Axialkraft
75 N
Theoretisches Drehmoment bei 6 bar
10,00 NM
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
200 N
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
G1/8
Produktgewicht
1,1 KG
