Beschreibung

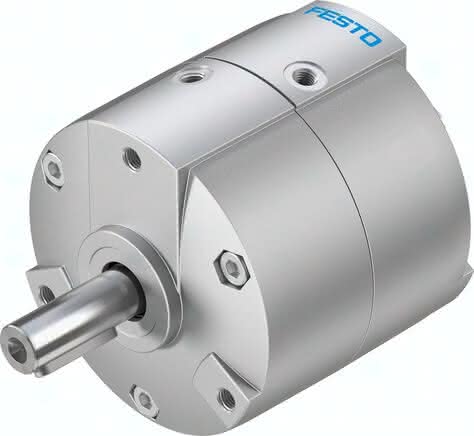

DRVS-25-270-P-EX4 DRVS-25-270-P-EX4 (2536495) Schwenkantrieb
Spezifikationen
Baugröße
25
Dämpfungswinkel
0,5 DEG
Konstruktiver Aufbau
Schwenkflügel
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Schwenkwinkel
0 bis 270 DEG
Betriebsdruck
2 bis 8 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Positionserkennung
für Näherungsschalter
Hinweis zum Betriebs- und Steuermedium-1
60 N
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
2 HZ
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
0,01200 KG/M2
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
Befestigungsart
mit Innengewinde
Einbaulage
beliebig
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
Umgebungstemperatur
0 bis 60 GC
Pneumatischer Anschluss
M5
Werkstoffhinweis
RoHS konform
Ex-Umgebungstemperatur
0°C <= Ta <= +60°C
Varianten
Zapfenwelle
Werkstoffhinweis-1
Ex h IIC T4 Gb X
Max. Axialkraft
40 N
Theoretisches Drehmoment bei 6 bar
5,00 NM
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db X
Werkstoff Antriebswelle
Stahl vernickelt
Produktgewicht
0,5 KG
