Beschreibung

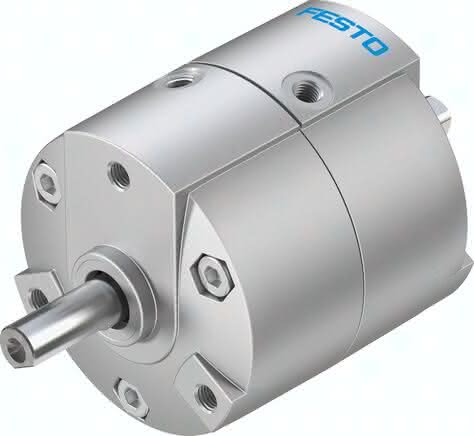

DRVS-16-90-P-EX4 DRVS-16-90-P-EX4 (2536490) Schwenkantrieb
Spezifikationen
Baugröße
16
Dämpfungswinkel
0,5 DEG
Schwenkwinkel
0 bis 90 DEG
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
2,5 bis 8 BAR
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Schwenkflügel
Varianten
Zapfenwelle
Befestigungsart
mit Innengewinde
Positionserkennung
für Näherungsschalter
Max. Schwenkfrequenz bei 6 bar
3 HZ
Ex-Umgebungstemperatur
0°C <= Ta <= +60°C
Max. Axialkraft
25 N
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
ATEX-Kategorie Gas
II 2G
LABS-Konformität
0,01000 KG/M2
Theoretisches Drehmoment bei 6 bar
2,00 NM
ATEX-Kategorie Staub
II 2D
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db X
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
Stahl vernickelt
Umgebungstemperatur
0 bis 60 GC
Hinweis zum Betriebs- und Steuermedium-1
30 N
Pneumatischer Anschluss
M5
Werkstoffhinweis
RoHS konform
Werkstoffhinweis-1
Ex h IIC T4 Gb X
Produktgewicht
0,34 KG
