Beschreibung

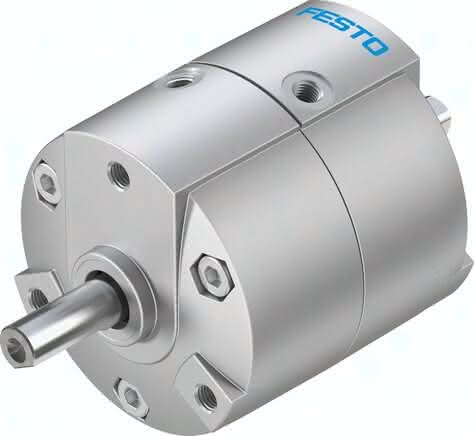

DRVS-16-270-P-EX4 DRVS-16-270-P-EX4 (2536492) Schwenkantrieb
Spezifikationen
Baugröße
16
Befestigungsart
mit Innengewinde
Dämpfungswinkel
0,5 DEG
Betriebsdruck
2,5 bis 8 BAR
Einbaulage
beliebig
Schwenkwinkel
0 bis 270 DEG
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
LABS-Konformität
0,01000 KG/M2
Varianten
Zapfenwelle
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
2 HZ
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur
0 bis 60 GC
Max. Axialkraft
25 N
Theoretisches Drehmoment bei 6 bar
2,00 NM
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
30 N
Werkstoff Antriebswelle
Stahl vernickelt
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M5
Werkstoffhinweis-1
Ex h IIC T4 Gb X
CE-Zeichen (siehe Konformitätserklärung)
nach EU-Ex-Schutz-Richtlinie (ATEX)
ATEX-Kategorie Gas
II 2G
ATEX-Kategorie Staub
II 2D
Ex-Zündschutzart Staub
Ex h IIIC T120°C Db X
Ex-Umgebungstemperatur
0°C <= Ta <= +60°C
Produktgewicht
0,34 KG
