Beschreibung

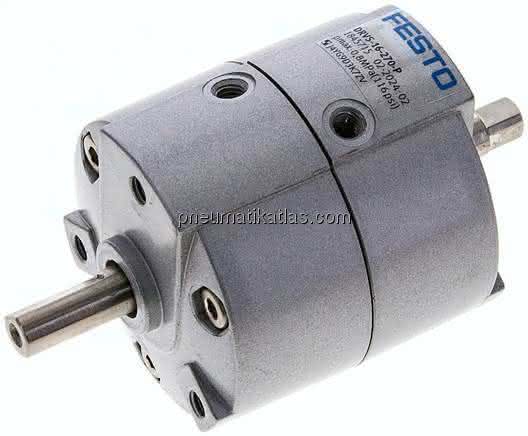

DRVS-16-270-P DRVS-16-270-P (1845715) Schwenkantrieb
Spezifikationen
Baugröße
16
Dämpfungswinkel
0,5 DEG
Befestigungsart
mit Innengewinde
Schwenkwinkel
0 bis 270 DEG
Zulässiger Anschlagradius
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
2,5 bis 8 BAR
Konstruktiver Aufbau
Schwenkflügel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Varianten
Zapfenwelle
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Max. Schwenkfrequenz bei 6 bar
2 HZ
Hinweis zum Betriebs- und Steuermedium-1
30 N
Max. Axialkraft
25 N
Umgebungstemperatur
0 bis 60 GC
LABS-Konformität
0,01000 KG/M2
Theoretisches Drehmoment bei 6 bar
2,00 NM
Werkstoff Gehäuse
Aluminium-Druckguss, lackiert
Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)
1 - niedrige Korrosionsbeanspruchung
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
TPE-U(PU)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss
M5
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
Stahl vernickelt
Produktgewicht
0,29 KG
