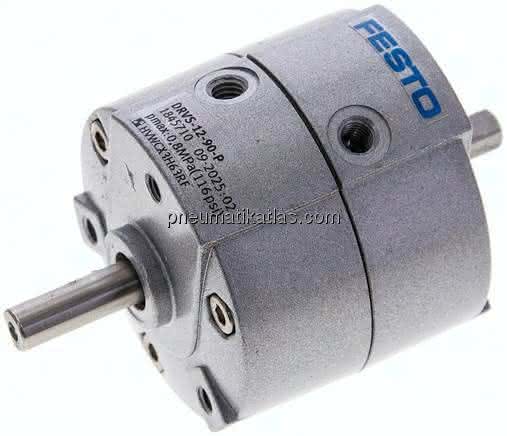

DRVS-12-90-P

(1845710) Schwenkantrieb

Ausgabe: 1 StückEAN: 4052568264154Artikelnummer: K1807014

DRVS-12-90-P (1845710) Schwenkantrieb

Ausgabe:

1 STK

Beschreibung

DRVS-12-90-P DRVS-12-90-P (1845710) Schwenkantrieb

Spezifikationen

Baugröße

Dämpfungswinkel

0,5 DEG

LABS-Konformität

0,00500 KG/M2

Schwenkwinkel

0 bis 90 DEG

Umgebungstemperatur

0 bis 60 GC

Zulässiger Anschlagradius

P: elastische Dämpfungsringe/-platten beidseitig

Betriebsdruck

2,5 bis 8 BAR

Werkstoffhinweis

RoHS konform

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Varianten

Zapfenwelle

Konstruktiver Aufbau

Schwenkflügel

Positionserkennung

für Näherungsschalter

Befestigungsart

mit Innengewinde

Max. Schwenkfrequenz bei 6 bar

3 HZ

Max. Axialkraft

20 N

Werkstoff Gehäuse

Aluminium-Druckguss, lackiert

Theoretisches Drehmoment bei 6 bar

1,00 NM

Max. Schwenkfrequenz bei 0,6 MPa (6 bar, 87 psi)

1 - niedrige Korrosionsbeanspruchung

Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)

TPE-U(PU)

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Werkstoff Antriebswelle

hochlegierter Stahl rostfrei

Hinweis zum Betriebs- und Steuermedium-1

25 N

Pneumatischer Anschluss

Produktgewicht

0,165 KG
