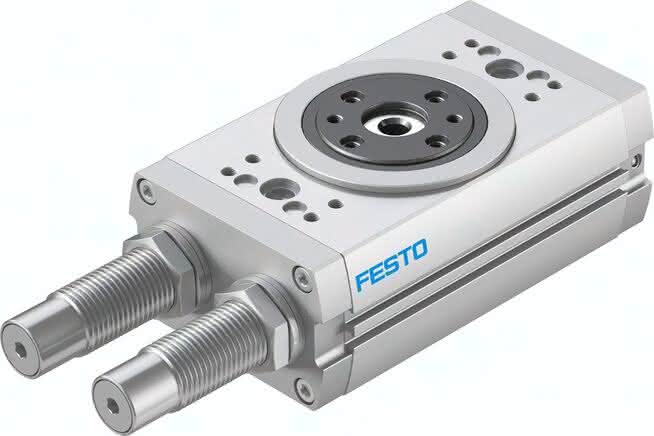

DRRD-35-180-FH-Y9A

(1547102) Schwenkantrieb

Ausgabe: 1 StückEAN: 4052568238247Artikelnummer: K1804127

DRRD-35-180-FH-Y9A (1547102) Schwenkantrieb

Ausgabe:

1 STK

Beschreibung

DRRD-35-180-FH-Y9A DRRD-35-180-FH-Y9A (1547102) Schwenkantrieb

Spezifikationen

Baugröße

Dämpfungswinkel

85 DEG

Einstellbereich Schwenkwinkel je Endlage

+10 /-190 deg

Konstruktiver Aufbau

Zahnstange/Ritzel

Dämpfung

Y9: interne hydraulische Dämpfung normal

Schwenkwinkel

180 DEG

Betriebsdruck

2 bis 10 BAR

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Positionserkennung

für Näherungsschalter

Hinweis zum Betriebs- und Steuermedium-1

15,80 NM

Funktionsweise

doppeltwirkend

LABS-Konformität

1,5000 KG/M2

Einbaulage

beliebig

Werkstoff Gehäuse

Aluminium-Knetlegierung, gleiteloxiert

Umgebungstemperatur

-10 bis 60 GC

Pneumatischer Anschluss

G1/8

Werkstoffhinweis

LABS-haltige Stoffe enthalten, RoHS konform

Werkstoff Deckel

Aluminium, eloxiert

Werkstoffhinweis-1

NBR, TPE-U(PU)

Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Werkstoff Antriebswelle

Vergütungsstahl

Produktgewicht

5 KG
