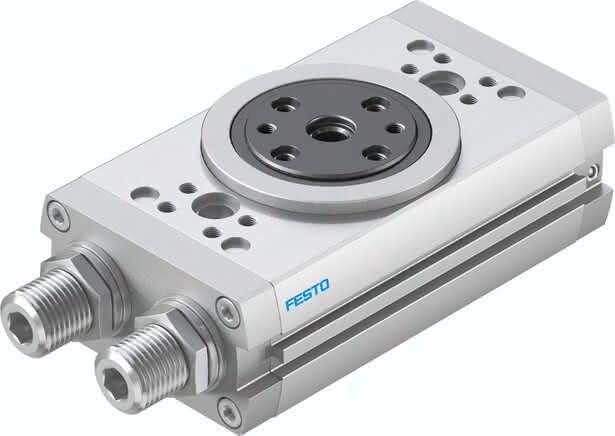

DRRD-32-180-FH-PA

(1578512) Schwenkantrieb

Ausgabe: 1 StückEAN: 4052568242190Artikelnummer: K1804293

DRRD-32-180-FH-PA (1578512) Schwenkantrieb

Ausgabe:

1 STK

Beschreibung

DRRD-32-180-FH-PA DRRD-32-180-FH-PA (1578512) Schwenkantrieb

Spezifikationen

Baugröße

Dämpfungswinkel

33 DEG

Einstellbereich Schwenkwinkel je Endlage

+10 /-100 deg

Schwenkwinkel

180 DEG

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Konstruktiver Aufbau

Zahnstange/Ritzel

Positionserkennung

für Näherungsschalter

Betriebsdruck

3 bis 8 BAR

Umgebungstemperatur

-10 bis 60 GC

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hinweis zum Betriebs- und Steuermedium-1

10,10 NM

Werkstoff Gehäuse

Aluminium-Knetlegierung, gleiteloxiert

LABS-Konformität

0,1500 KG/M2

Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)

mit Durchgangsbohrung, mit Innengewinde, wahlweise:

Pneumatischer Anschluss

G1/8

Werkstoff Antriebswelle

Vergütungsstahl

Werkstoffhinweis

LABS-haltige Stoffe enthalten, RoHS konform

Werkstoffhinweis-1

NBR, TPE-U(PU)

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Produktgewicht

2,9 KG
