Beschreibung

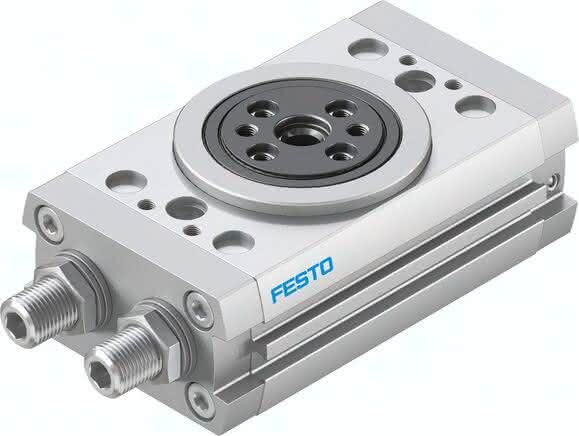

DRRD-20-180-FH-PA DRRD-20-180-FH-PA (1395606) Schwenkantrieb
Spezifikationen
Baugröße
20
Dämpfungswinkel
45 DEG
Einstellbereich Schwenkwinkel je Endlage
+10 /-100 deg
Konstruktiver Aufbau
Zahnstange/Ritzel
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Schwenkwinkel
180 DEG
Betriebsdruck
3 bis 8 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Positionserkennung
für Näherungsschalter
Hinweis zum Betriebs- und Steuermedium-1
2,41 NM
Funktionsweise
doppeltwirkend
LABS-Konformität
0,0400 KG/M2
Einbaulage
beliebig
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Umgebungstemperatur
-10 bis 60 GC
Pneumatischer Anschluss
M5
Werkstoffhinweis
LABS-haltige Stoffe enthalten, RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoffhinweis-1
NBR, TPE-U(PU)
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Werkstoff Antriebswelle
Vergütungsstahl
Produktgewicht
0,9 KG
