Beschreibung

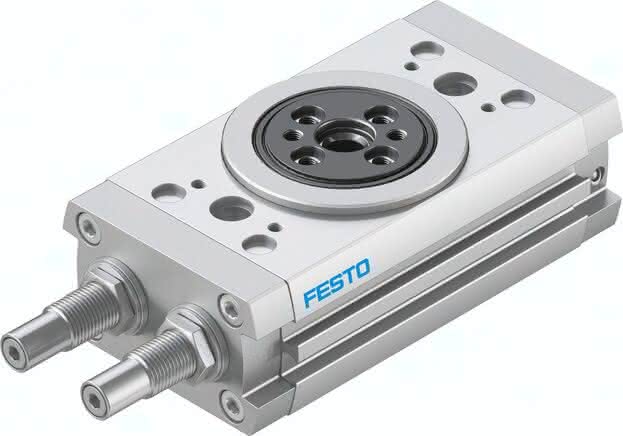

DRRD-16-180-FH-Y9A DRRD-16-180-FH-Y9A (1644389) Schwenkantrieb
Spezifikationen
Baugröße
16
LABS-Konformität
0,0700 KG/M2
Einstellbereich Schwenkwinkel je Endlage
+10 /-170 deg
Schwenkwinkel
180 DEG
Umgebungstemperatur
-10 bis 60 GC
Dämpfung
Y9: interne hydraulische Dämpfung normal
Betriebsdruck
2 bis 10 BAR
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Zahnstange/Ritzel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
LABS-haltige Stoffe enthalten, RoHS konform
Hinweis zum Betriebs- und Steuermedium-1
1,59 NM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
Vergütungsstahl
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Dämpfungswinkel
43 DEG
Werkstoffhinweis-1
NBR, TPE-U(PU)
Produktgewicht
0,7 KG
