Beschreibung

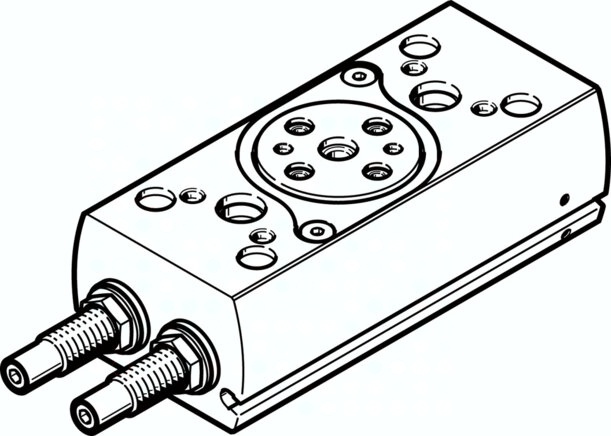

DRRD-12-180-FH-Y9A DRRD-12-180-FH-Y9A (2399248) Schwenkantrieb
Spezifikationen
Einstellbereich Schwenkwinkel je Endlage
+10 /-100 deg
Schwenkwinkel
180 DEG
Betriebsdruck
2 bis 10 BAR
Dämpfung
Y9: interne hydraulische Dämpfung normal
Konstruktiver Aufbau
Zahnstange/Ritzel
Funktionsweise
doppeltwirkend
Baugröße
12
Einbaulage
beliebig
Positionserkennung
für Näherungsschalter
Werkstoffhinweis-1
NBR, TPE-U(PU)
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-10 bis 60 GC
Dämpfungswinkel
48 DEG
Hinweis zum Betriebs- und Steuermedium-1
0,80 NM
Pneumatischer Anschluss
M5
Werkstoffhinweis
LABS-haltige Stoffe enthalten, RoHS konform
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
LABS-Konformität
0,0300 KG/M2
Produktgewicht
0,48 KG
