Beschreibung

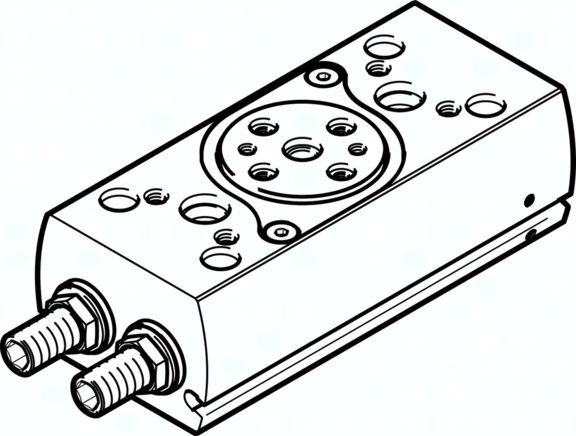

DRRD-12-180-FH-PA DRRD-12-180-FH-PA (2282067) Schwenkantrieb
Spezifikationen
Baugröße
12
LABS-Konformität
0,0080 KG/M2
Einstellbereich Schwenkwinkel je Endlage
+10 /-100 deg
Schwenkwinkel
180 DEG
Umgebungstemperatur
-10 bis 60 GC
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
3 bis 8 BAR
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Zahnstange/Ritzel
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
LABS-haltige Stoffe enthalten, RoHS konform
Hinweis zum Betriebs- und Steuermedium-1
0,80 NM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Antriebswelle
hochlegierter Stahl rostfrei
Theoretisches Drehmoment bei 0,6 MPa (6 bar, 87 psi)
mit Durchgangsbohrung, mit Innengewinde, wahlweise:
Pneumatischer Anschluss
M5
Werkstoff Gehäuse
Aluminium-Knetlegierung, gleiteloxiert
Dämpfungswinkel
32 DEG
Werkstoffhinweis-1
NBR, TPE-U(PU)
Produktgewicht
0,48 KG
