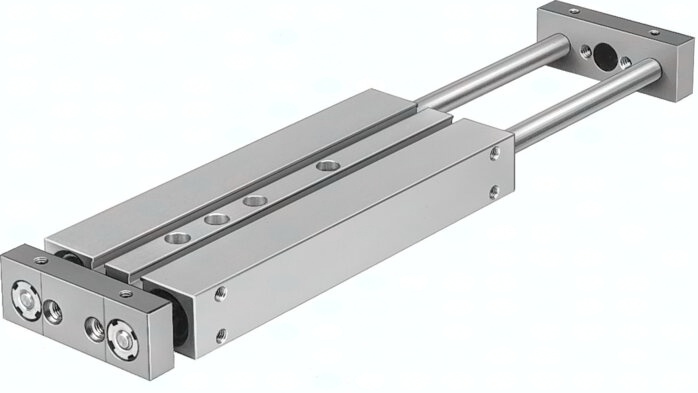

DPZJ-20-40-P-A-KF-S2

(162084) Doppelkolbenzylinder

Ausgabe: 1 StückEAN: 4052568130244Artikelnummer: K1786668

DPZJ-20-40-P-A-KF-S2 (162084) Doppelkolbenzylinder

Ausgabe:

1 STK

Beschreibung

DPZJ-20-40-P-A-KF-S2 DPZJ-20-40-P-A-KF-S2 (162084) Doppelkolbenzylinder

Spezifikationen

Hub

40 MM

Justierbarer Endlagenbereich/Länge

10 MM

Einbaulage

beliebig

Kolben- durchmesser

20 mm

Betriebsdruck

1 bis 10 BAR

Betriebsart der Antriebseinheit

Joch

Dämpfung

P: elastische Dämpfungsringe/-platten beidseitig

Konstruktiver Aufbau

Führung

Führung

Kugelumlaufführung

Korrosionsbeständigkeitsklasse KBK

0 - keine Korrosionsbeanspruchung

Varianten

durchgehende Kolbenstange

Positionserkennung

für Näherungsschalter

Max. Geschwindigkeit

1 M/S

Funktionsweise

doppeltwirkend

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Hinweis zum Betriebs- und Steuermedium-1

-20 bis 80 GC

Aufprallenergie in den Endlagen

0,20 J

Werkstoff Gehäuse

Aluminium-Knetlegierung

Alternativanschlüsse

siehe Produktzeichnung

Theoretische Kraft bei 6 bar, Rücklauf

282 N

Werkstoff Kolbenstange

Einsatzstahl

Theoretische Kraft bei 6 bar, Vorlauf

282 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

Aluminium-Knetlegierung

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Werkstoff Dichtungen

NBR

Produktgewicht

1,1 KG
