Beschreibung

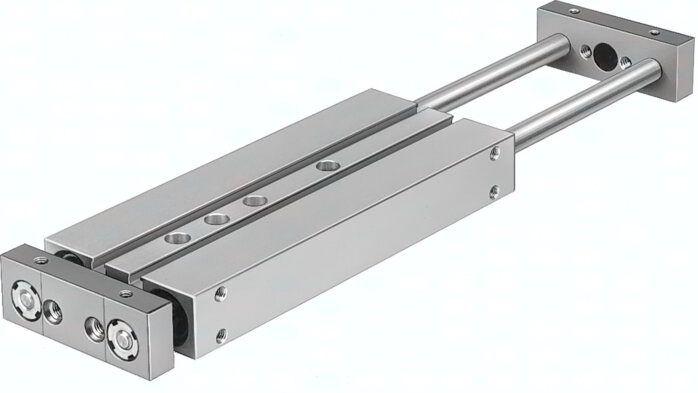

DPZJ-20-100-P-A-S2 DPZJ-20-100-P-A-S2 (159957) Doppelkolbenzylinder
Spezifikationen
Kolben- durchmesser
20 mm
Betriebsart der Antriebseinheit
Joch
Hub
100 MM
Justierbarer Endlagenbereich/Länge
10 MM
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Führung
Gleitführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Betriebsdruck
1 bis 10 BAR
Varianten
durchgehende Kolbenstange
Max. Geschwindigkeit
1 M/S
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Aufprallenergie in den Endlagen
0,20 J
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Alternativanschlüsse
siehe Produktzeichnung
Theoretische Kraft bei 6 bar, Rücklauf
282 N
Theoretische Kraft bei 6 bar, Vorlauf
282 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Produktgewicht
1,3 KG
