Beschreibung

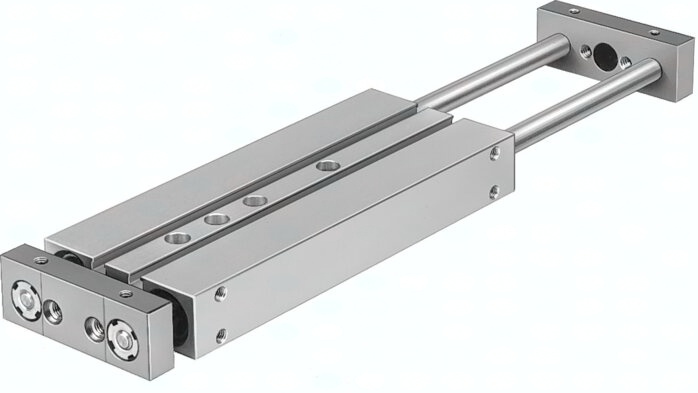

DPZJ-16-80-P-A-KF-S2 DPZJ-16-80-P-A-KF-S2 (162051) Doppelkolbenzylinder
Spezifikationen
Hub
80 MM
Justierbarer Endlagenbereich/Länge
10 MM
Kolben- durchmesser
16 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Führung
Kugelumlaufführung
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Max. Geschwindigkeit
1 M/S
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Betriebsdruck
1 bis 10 BAR
Aufprallenergie in den Endlagen
0,15 J
Theoretische Kraft bei 6 bar, Rücklauf
180 N
Theoretische Kraft bei 6 bar, Vorlauf
180 N
Alternativanschlüsse
siehe Produktzeichnung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Dichtungen
NBR
Werkstoff Kolbenstange
Einsatzstahl
Varianten
durchgehende Kolbenstange
Werkstoff Gehäuse
Aluminium-Knetlegierung
Produktgewicht
0,9 KG
