Beschreibung

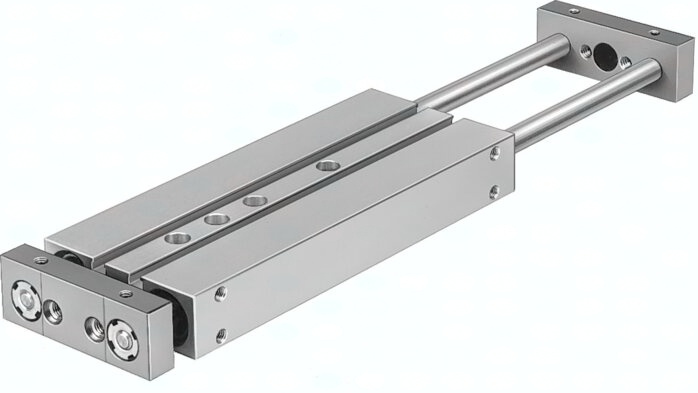

DPZJ-16-50-P-A-KF-S2 DPZJ-16-50-P-A-KF-S2 (162050) Doppelkolbenzylinder
Spezifikationen
Hub
50 MM
Kolben- durchmesser
16 mm
Betriebsart der Antriebseinheit
Joch
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Justierbarer Endlagenbereich/Länge
10 MM
Einbaulage
beliebig
Führung
Kugelumlaufführung
Positionserkennung
für Näherungsschalter
Betriebsdruck
1 bis 10 BAR
Varianten
durchgehende Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Konstruktiver Aufbau
Führung
Max. Geschwindigkeit
1 M/S
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Vorlauf
180 N
Aufprallenergie in den Endlagen
0,15 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Rücklauf
180 N
Werkstoff Kolbenstange
Einsatzstahl
Produktgewicht
0,8 KG
