Beschreibung

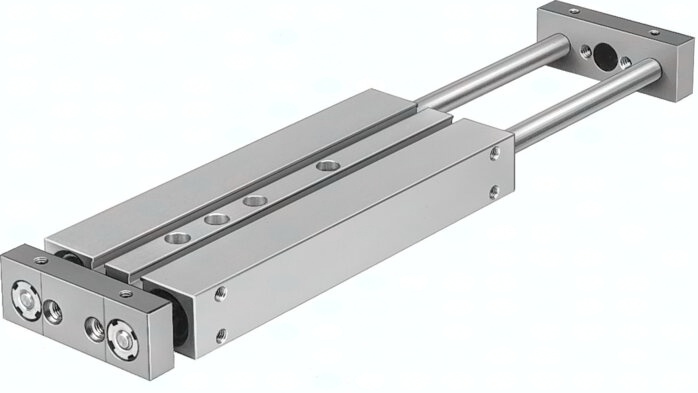

DPZJ-16-40-P-A-KF-S2 DPZJ-16-40-P-A-KF-S2 (162049) Doppelkolbenzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Hub
40 MM
Justierbarer Endlagenbereich/Länge
10 MM
Betriebsdruck
1 bis 10 BAR
Betriebsart der Antriebseinheit
Joch
Funktionsweise
doppeltwirkend
Kolben- durchmesser
16 mm
Führung
Kugelumlaufführung
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Varianten
durchgehende Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. Geschwindigkeit
1 M/S
Aufprallenergie in den Endlagen
0,15 J
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Rücklauf
180 N
Theoretische Kraft bei 6 bar, Vorlauf
180 N
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Einbaulage
beliebig
Alternativanschlüsse
siehe Produktzeichnung
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Knetlegierung
Werkstoff Kolbenstange
Einsatzstahl
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Produktgewicht
0,75 KG
