Beschreibung

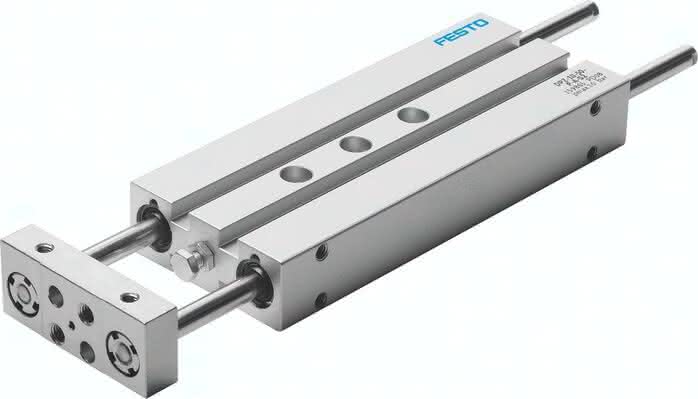

DPZ-32-80-P-A-S2 DPZ-32-80-P-A-S2 (159895) Doppelkolbenzylinder
Spezifikationen
Hub
80 MM
Kolben- durchmesser
32 mm
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Justierbarer Endlagenbereich/Länge
10 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Führung
Gleitführung
Varianten
durchgehende Kolbenstange
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,50 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Rücklauf
724 N
Theoretische Kraft bei 6 bar, Vorlauf
724 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Alternativanschlüsse
siehe Produktzeichnung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
G1/8
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Dichtungen
NBR
Produktgewicht
2,5 KG
