Beschreibung

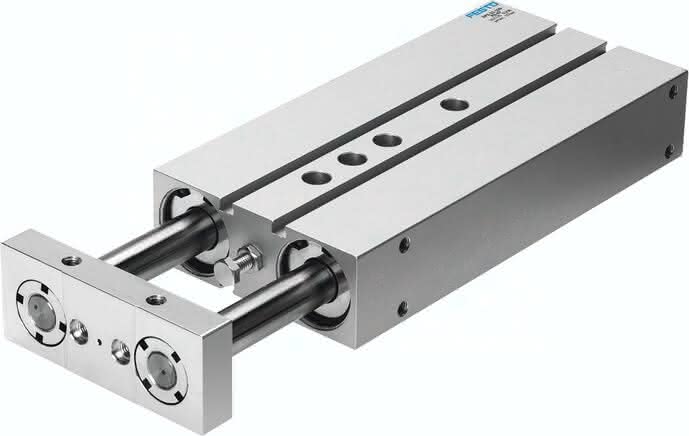

DPZ-25-80-P-A-KF DPZ-25-80-P-A-KF (162100) Doppelkolbenzylinder
Spezifikationen
Hub
80 MM
Kolben- durchmesser
25 mm
Justierbarer Endlagenbereich/Länge
10 MM
Betriebsdruck
1 bis 10 BAR
Betriebsart der Antriebseinheit
Joch
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Konstruktiver Aufbau
Führung
Führung
Kugelumlaufführung
Korrosionsbeständigkeitsklasse KBK
0 - keine Korrosionsbeanspruchung
Positionserkennung
für Näherungsschalter
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 6 bar, Vorlauf
590 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Aufprallenergie in den Endlagen
0,30 J
Werkstoff Dichtungen
NBR
Theoretische Kraft bei 6 bar, Rücklauf
452 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Alternativanschlüsse
siehe Produktzeichnung
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstange
Einsatzstahl
Produktgewicht
1,3 KG
