Beschreibung

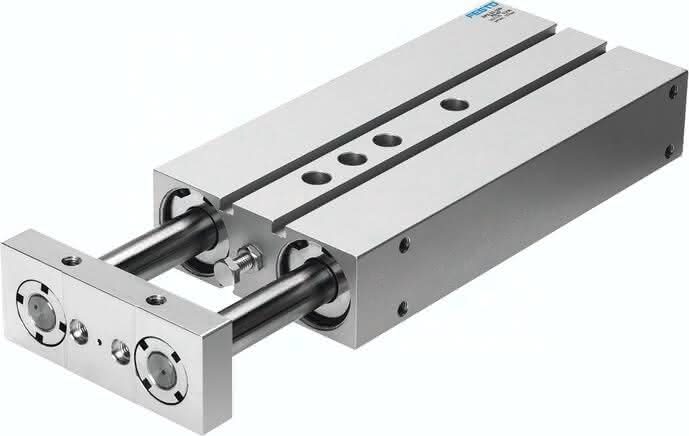

DPZ-25-80-P-A DPZ-25-80-P-A (32704) Doppelkolbenzylinder
Spezifikationen
Schwerpunktsabstand der Nutzlast zur Jochplatte xs
0 MM
Hub
80 MM
Kolben- durchmesser
25 mm
Betriebsart der Antriebseinheit
Joch
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Justierbarer Endlagenbereich/Länge
10 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Führung
Gleitführung
LABS-Konformität
19 N
Funktionsweise
doppeltwirkend
Konstruktiver Aufbau
Führung
Positionserkennung
für Näherungsschalter
Aufprallenergie in den Endlagen
0,30 J
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
Aluminium-Knetlegierung
Theoretische Kraft bei 6 bar, Rücklauf
452 N
Theoretische Kraft bei 6 bar, Vorlauf
590 N
Werkstoff Gehäuse
Aluminium-Knetlegierung
Alternativanschlüsse
siehe Produktzeichnung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
M5
Hinweis zum Betriebs- und Steuermedium-1
-20 bis 80 GC
Werkstoff Kolbenstange
hochlegierter Stahl rostfrei
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Dichtungen
NBR
Produktgewicht
1,2 KG
